DDZP-35
机型:DDZP-35
输入功率:35KW
输入电压:三相380V±20%  50或60HZ
输入电流:
震荡频率:1KHZ-20KHZ 根据客户工件加热要求而定
重量:41KG

设备特性:

1、全固态IGBT变频及功能调节 , 软开关谐振双调控及频率自动跟踪技术 , 是高可靠性的保证;

2、超小体积 , 为客户节省10倍的生产空间;
3、高效节能 , 全功率范围内 , 极高的功率因数和电源效率;
4、宽频1~20KHZ频率自动跟踪适应能力 , 无需现场调试;
5、100%全负载、24小时连续工作能力;
6、恒输出电压/恒输出功率控制选择功能;
7、频率、功率、电压及电流全显示。



技术参数:



型号

DDZP-35

DDZP-45

DDZP-70

额定输入功率

35KW

45KW

70KW

输出电压

70-550V

70-550V

70-550V

输入电源

三相380V±20%  50或60HZ

输出振荡频率

1KHZ-20KHZ 根据客户工件加热要求而定

负载持续率

100% 24小时 连续工作

电源重量

41KG

50KG

55KG

电源体积(L*W*H CM)

63*34*54

72*36*60

其它

标准供货为普通型面板 , 可订制自控型(带时间控制功能)机型
自控型面板附件功能包括:加热时间0.1-99.9秒 , 保温时间0.1-99.9秒



主要应用:
    中频电源多用于需要透热的加热场合,如:(1)标准件加热锻压(2)各种金属材料熔炼 (3)电机转子加热配合  (4)钢管端头加热扩管  (5)模具透热   (6)轴类中频淬火  (7)焊缝预热或焊后回火等。

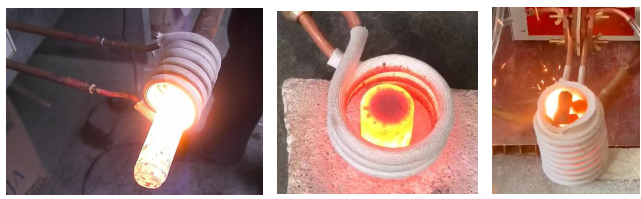

典型应用



主要特点:
(1)中频电源系列,结构上采用并联谐振,控制上采用我公司第四代逆变控制技术,采用IGBT为主要功率器件。
(2)频率范围大,从1KHZ—20KHZ,可根据具体加热工件的大小或透热的深度要求进行匹配,适应范围大。
(3)采用传统的中频并联谐振结构,负载匹配简单,设备效率高且利用率高。
(4)采用我公司第四代逆变控制技术,全软开关精密控制,设备工作可靠性高,维修率低。



带计时功能的优点及应用:
1、加热功率、加热时间、保温功率、保温时间分别独立可调,可在一定程度上有效地控制加热曲线和加热温度;
2、应用于重复性高的工件加热;
3、合理调节两段时间和功率参数,可获得粗略的保温效果。



中频加热设备的结构特点:
    中频系列设备全部采用并联谐振电路,根据应用场合不同,可选择直接输出或用中频变压器输出,基本结构有以下两种:

结构一:中频电源 + 补偿电容箱 + 中频感应圈


    这种结构最为常用,如中频锻造炉、中频熔炼炉等都采用这种结构,设备简单,损耗低,工作效率高,且制造成本低。
    这种结构时,感应圈比较长,通常要用3米—10米长的铜管绕制。由于中频电源直接输出,所以感应圈上电压最高为550V,且不与主电隔离,所以感应圈必须良好绝缘,不能直接暴露在外;

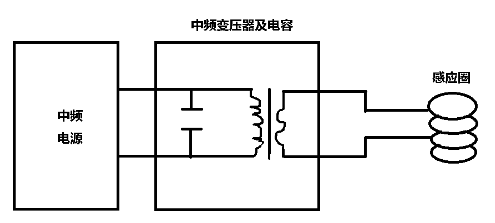

结构二:中频电源 + (电容 + 中频变压器) + 感应圈



    这种结构也比较常用,如真空熔炼炉、中频淬火等。在这种结构中,通过改变中频变压器的变比,可以得到不同的输出电压和感应圈电流,以适应不同的使用要求。
    这种结构中,感应圈与主电隔离,所以感应圈安全性好,绝缘要求低,甚至铜管可直接暴露在外。
    这种结构中,由于增加了中频变压器的制造成本,所以设备成本较高,而且中频变压器体积较大,也增加了一定的能量损耗。 频率越低,中频变压器越大,成本越高,损耗也越大。



中频电源的工作原理:
    中频电源采用IGBT功率器件和我公司第四代变流控制技术---并联谐振基础上的双调控变流控制技术。在这种技术中,功率和变频独立调控,采用IGBT开 关器件和非晶态电感构成高频斩波电路调节功率,采用IGBT并联谐振及频率自动跟踪技术获得精确的软开关控制逆变过程,使设备在大功率下的工作可靠性大大 提高,使得设备在大功率领域得到了发
